Topné kabely do podlahy

Připojení topného kabelu musí být provedeno pouze osobou s příslušnou kvalifikací a oprávněním, a dle platných norem. Topný kabel musí být při montáži chráněn před nadměrným napětím a tahem. Podklad pod topným kabelem musí být čistý, bez ostrých hran a předmětů.

9 kroků jak položit topné kabely do podlahy

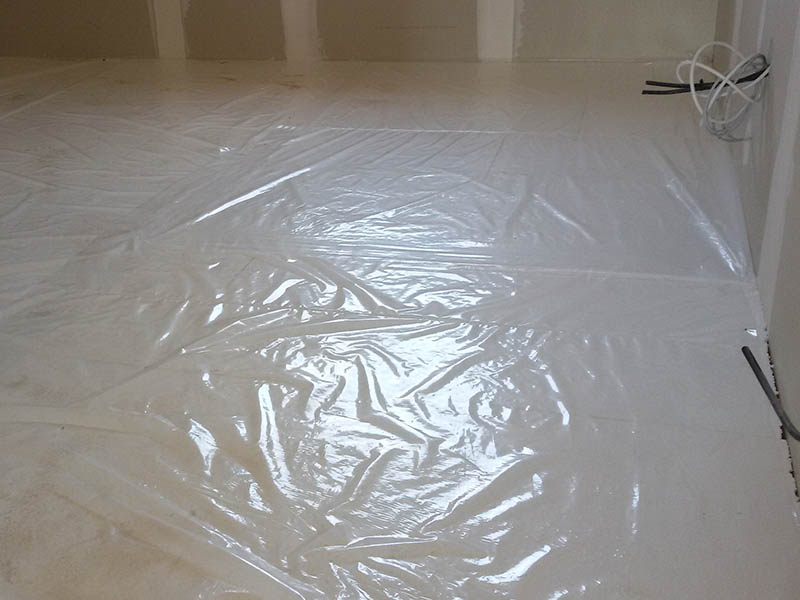

1. Skladba podlahy

Skladba podlahy by měla být vždy konstruována jako plovoucí a obsahovat tepelnou izolaci pro zamezení tepelných ztrát do konstrukce budovy. Například polystyren XPS nebo EPS v tloušťce minimálně 50 mm pro patro, a 100 mm pro přízemí.

2. Dilatace

V závislosti na použitém materiálu může být velikost dilatačních celků 25 až 100m2, přičemž délka jedné strany nesmí překročit 6m. Dilatací je myšleno oddělení stavebních prvků pružným materiálem eliminujicí tepelnou roztažnost. Boční dilatace je nutné umístit po celém obvodu místnosti. Dilataci vedeme celým průřezem skladby podlahy tak, aby převyšovala přes konečnou úroveň podlahy. Na konec dilataci odřízněte.

3. Měření a příprava

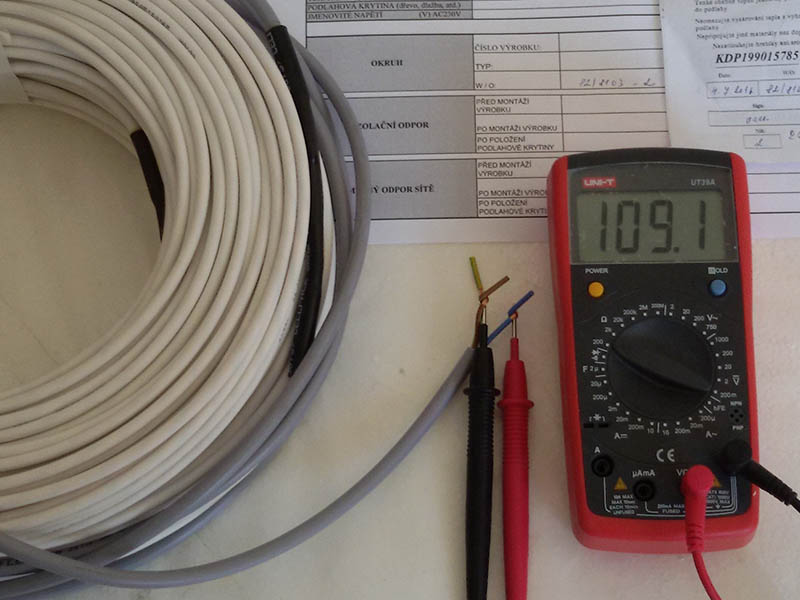

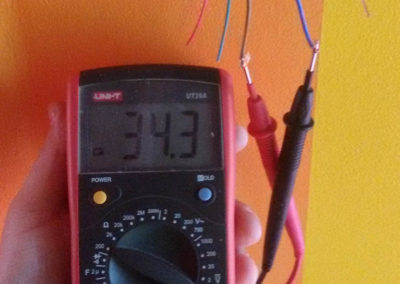

Změříme ohmický odpor topného kabelu, který je vyznačen na štítku kabelu. Změříme teplotu. Nedoporučuje se topné kabely instalovat při teplotě nižší než +5°C.

4. Montáž a fixace topných kabelů

Topný kabel se nesmí zkracovat, prodlužovat a nesmí být namáhán v oblasti studené spojky (spojení topného a přívodního kabelu). Topné kabely se nesmí dotýkat, křížit a porušovat.

Neinstalujte topné kabely pod pevně zastavěné plochy s nedostatečným odvodem tepla (např. pod vany, sprchové vaničky, krby, apod.), může dojít k přehřátí – tyto plochy je nutno nechat volné. Pro upevnění topných kabelů do podlahy je zakázáno používat hřebíky nebo jiné kovové předměty. Instalované topné kabely nesmí křížit dilatační spáry v podlaze.

 5. Poloměr ohybu topného kabelu

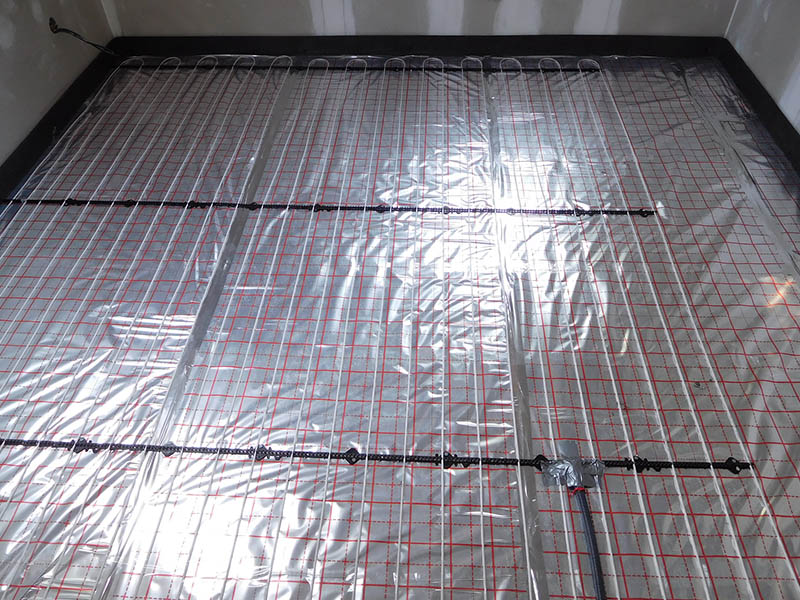

Poloměr ohybu topného kabelu nesmí být menší než 6-ti násobek průměru topného kabelu. U podlahového vytápění musí být spojka mezi topným kabelem a studeným koncem umístěna v podlaze. Požadovaný instalovaný výkon vytvoříme roztečemi topných kabelů. Topné kabely mohou být v daných roztečích fixovány kovovými nebo plastovými fixačními pásy, zdrhovacími pásky ke kari síti, tavným lepidlem, nebo pomocí plastových kladek.

6. Studený konec

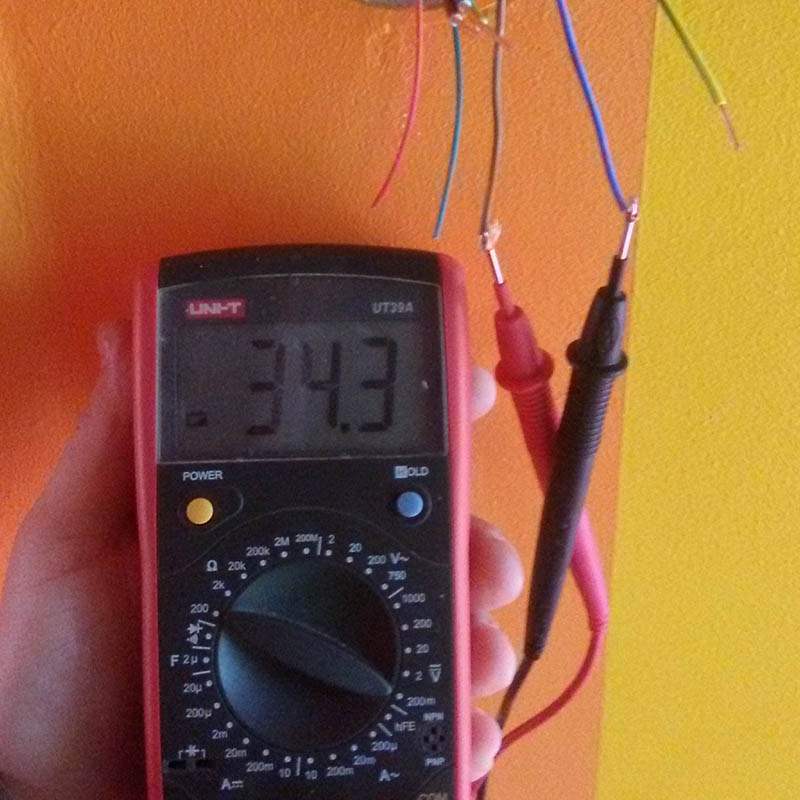

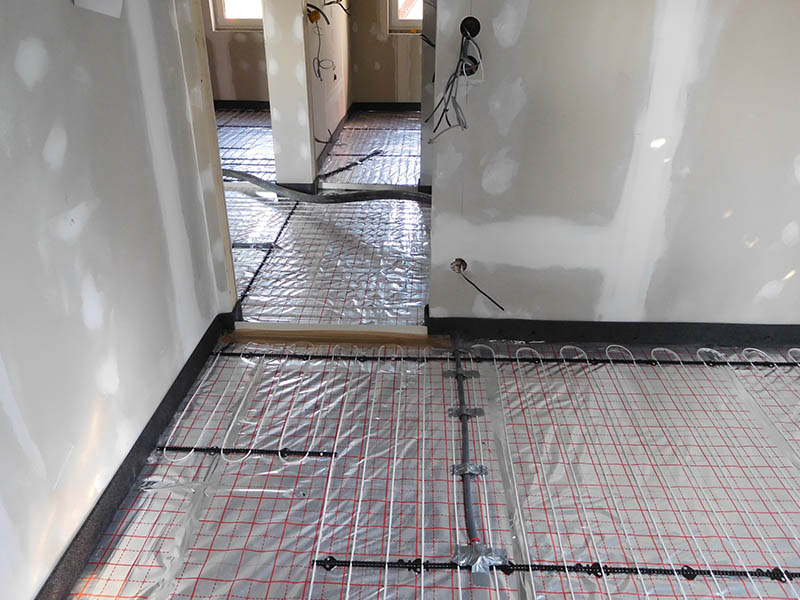

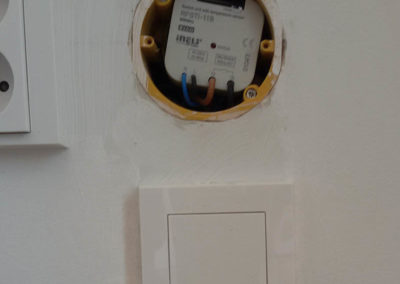

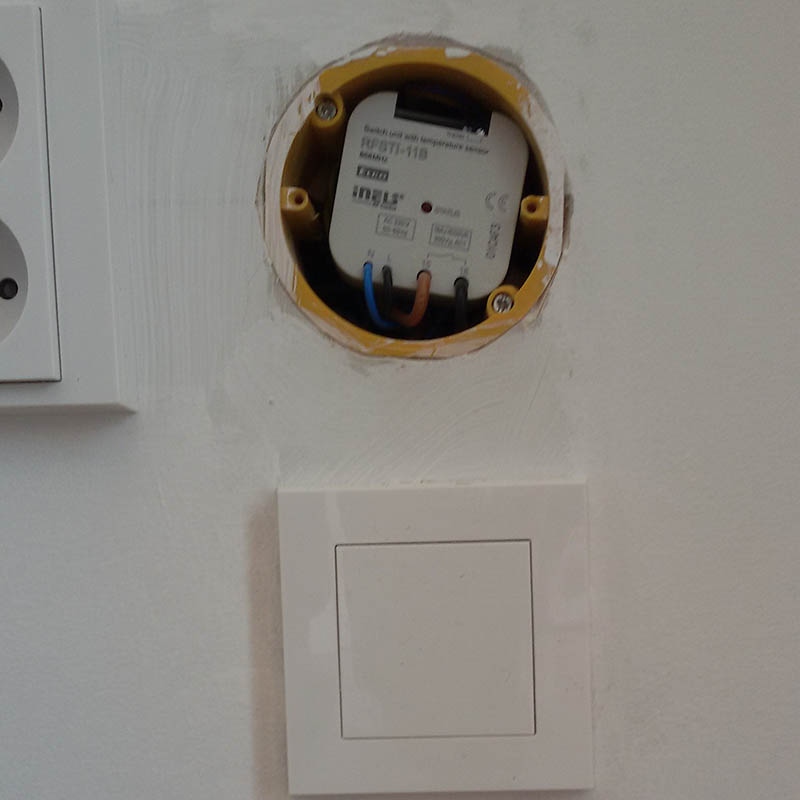

Studený konec vyvedeme do krabice termostatu a následně změříme ohmický odpor topného kabelu, který je vyznačen na štítku kabelu. Topné kabely instalujeme rovnoměrně na podlahovou plochu v daných roztečích.

7. Teplotný senzor

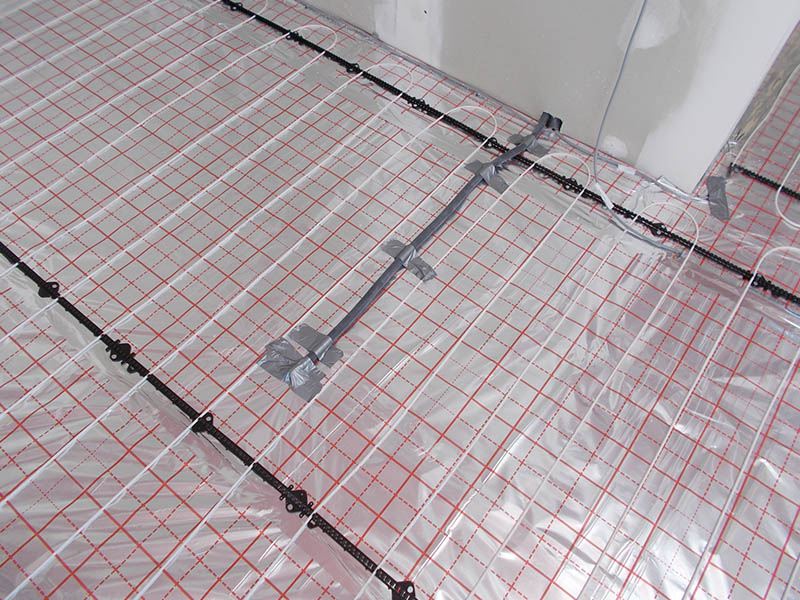

Podlahový teplotní senzor termostatu umísťujeme v ochranné trubce (tzv. husí krk o průměru do 20mm) od krabice termostatu do otevřeného konce kabelové smyčky do vzdálenosti min. 50cm ve vytápěné ploše. Konec instalační trubice by měl být vždy pečlivě utěsněn, abychom zabránili vniknutí zalévací směsi a poškození.

Elektrické připojení doporučujeme nainstalovat s vhodnými odpínacími prvky, např. stykače a jističe. Topné systémy mohou být připojeny pouze přes proudový chránič se jmenovitým vybavovacím proudem ≤ 30mA.

8. Zalévání podlahy

U přímého vytápění musí tloušťka betonové nebo anhydritové vrstvy splňovat pouze statické požadavky. Na nedokončenou podlahu s položenými topnými kabely se smí vstupovat pouze v obuvi s gumovou podrážkou.

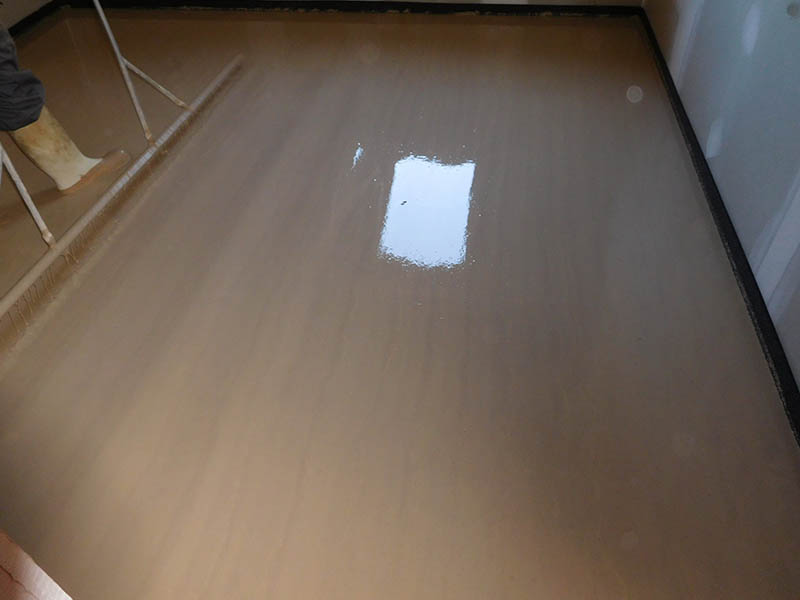

9. Odstranění vzduchu a kontrola

Při zalévání musíme dbát na to, aby v přímém okolí kabelu nebyly vzduchové kapsy ani tepelně izolační materiály. Ohmický a izolační odpor kabelů zkontrolujte přeměřením ihned po zalití, abyste se ujistili, že nedošlo k jejich poškození. Vzdálenost od vodivých předmětů musí být alespoň 30mm.

Uvedení topení do provozu

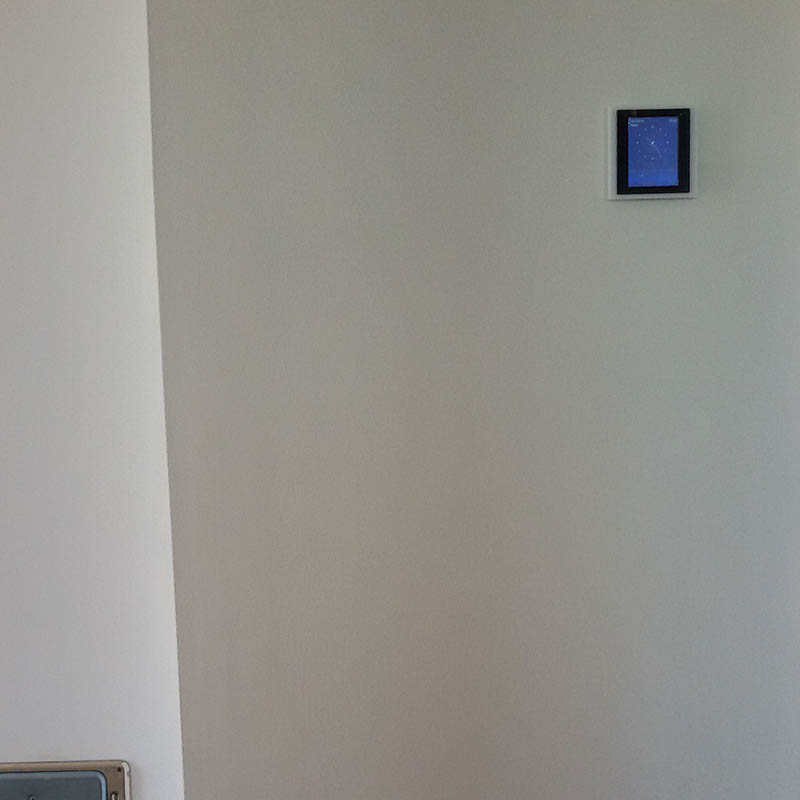

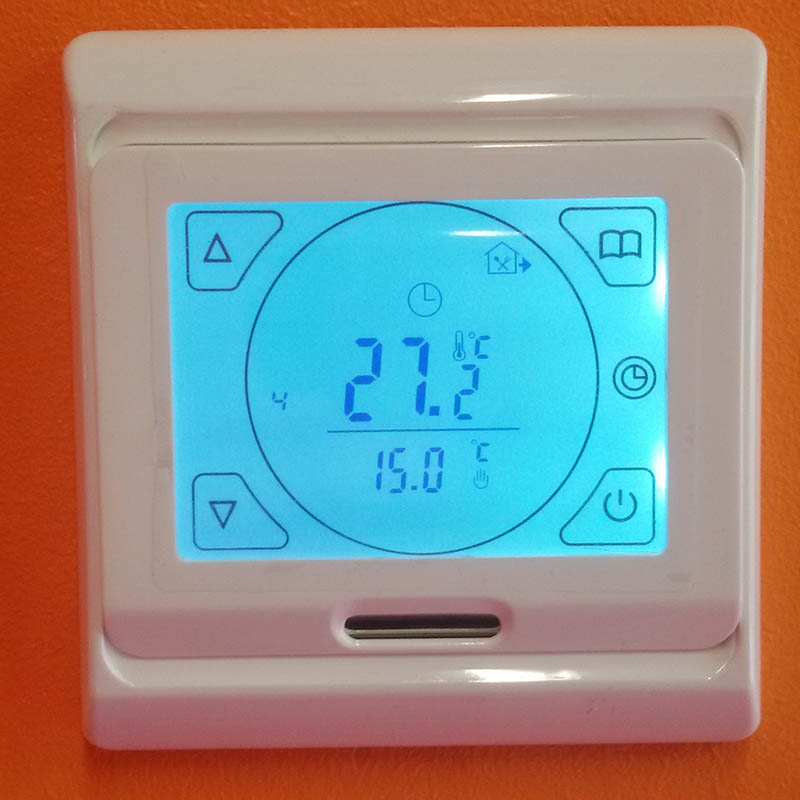

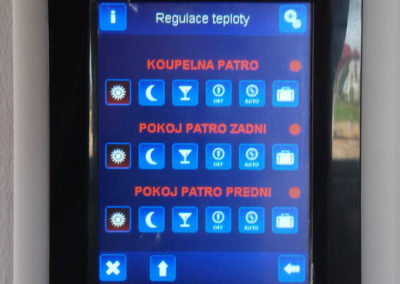

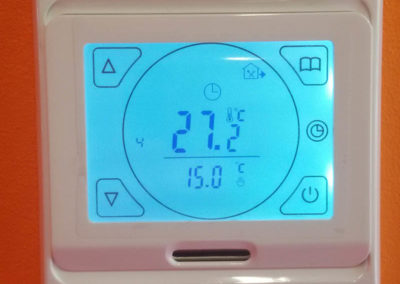

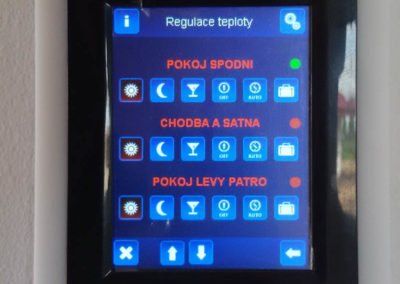

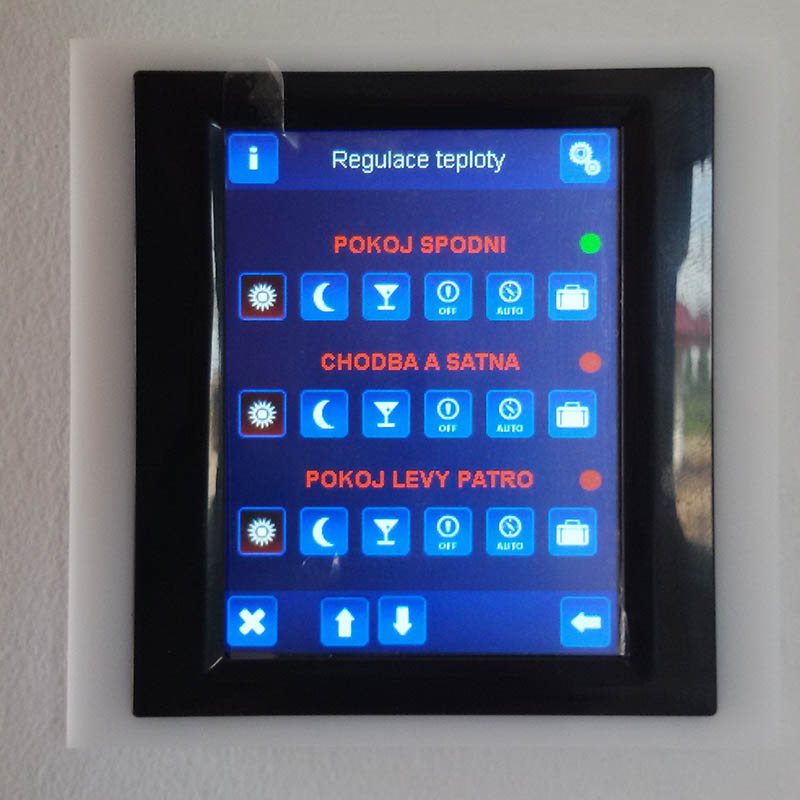

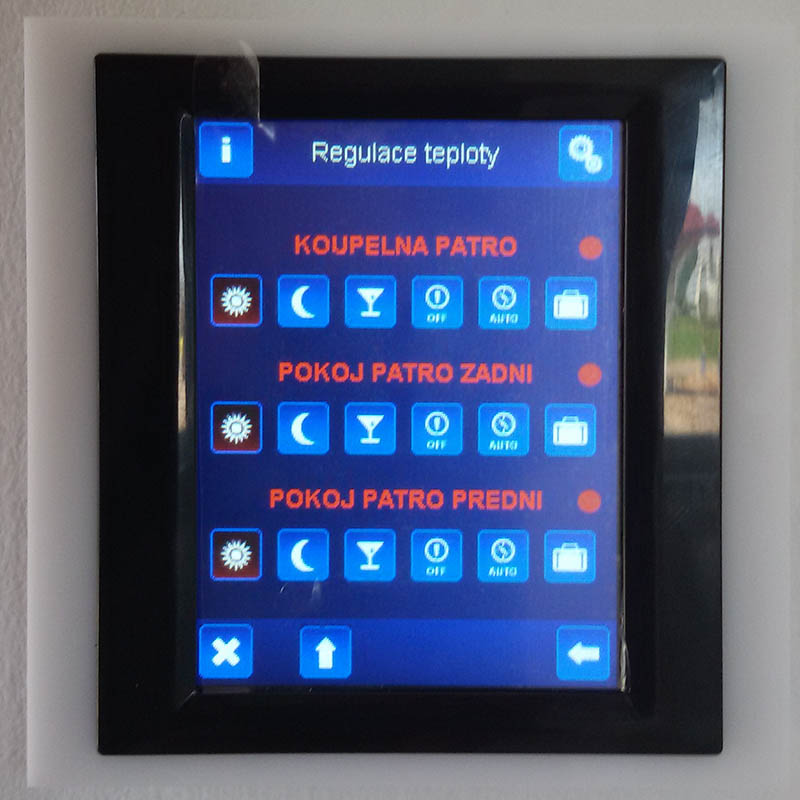

Systém můžete uvést do provozu až po úplném vyzrání / vytuhnutí stavebních hmot. Při použití suché skladby podlahy a systémových desek pod plovoucí podlahy, může být v podlaze zatopeno ihned po položení podlahové krytiny. Topný kabel provozujte pouze s vhodným termostatem, který má níže uvedené vlastnosti:

  • Krytí: lP 30 (minimálně)
  • Spínací proud: 16A
  • Rozsah teplot – prostoru: 5°C až 35°C
  • Rozsah teplot – podlaha: 5°C až 45°C

Na podlaze s podlahovým topením může být nábytek, pokud je zabezpečen dostatečný odvod tepla. Jako podlahovou krytinu můžete zvolit například koberec, dlažbu, linoleum, plovoucí podlahu, dřevěnou podlahu.
